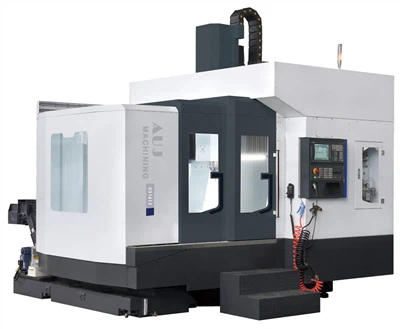

lieljaudas cnc apstrādes centrs

Pielietojuma joma: Aviācijas, automobiļu, veidņu, kuģu būves, elektromehāniskās, darbgaldu, poligrāfijas, tekstila un citu mašīnu ražošanas nozares. 1. X/Y/Z trīsass izmanto augstas precizitātes lineāras bīdāmās sliedes, lai nodrošinātu mašīnas pozicionēšanas precizitāti...

Nosūtīt pieprasījumu

Funkcija

Lietojumprogrammas lauks

Lieto: aviācijas, automobiļu, veidņu, kuģu būves, elektromehānisko, darbgaldu, poligrāfijas, tekstila un citu mašīnu ražošanas nozares, 3 asu CNC frēzmašīna.

product-838-641

1.Vertical Machine Center, Ve trīs līniju vertikālās apstrādes centrs pieņem X/Y/Z trīs asu augstas precizitātes lineārās slīdošās sliedes, lai nodrošinātu mašīnas pozicionēšanas precizitāti ātrgaitas darbības laikā. 3 ass CNC frēzmašīna;

2.CNC virpošanas apstrādes virpa.Šīs darbgalda galvenās daļas, piemēram, gulta un vārpsta, ir izgatavotas no Mihanna čuguna. Pēc 3D dinamiskās galīgo elementu analīzes tam ir laba stabilitāte un augsta izturība, kas nodrošina stabilu un uzticamu ātrgaitas griešanas precizitāti Vertikālais mašīnu centrs;

3.Trīs asu transmisijas lodveida skrūve izmanto Taivānas C3 klases uzgriežņu pāra lodveida skrūvi, un lodveida skrūves motora gala un astes gala gultņi izmanto importētus P4 klases kombinētos īpašus ātrgaitas gultņus, CNC vertikālās apstrādes centru,

Trīs asu lodveida skrūve ir iepriekš izstiepta un tai ir stabila veiktspēja. Ir uzstādīts atbalsta mehānisms, lai uzlabotu aksiālās spēka pārvades CNC virpošanas apstrādes virpas efektivitāti;

4.Īpaši plata pamatne, paplašināti un pagarināti segli. "Cilvēka" formas kolonnas konstrukcijai ir izturīga struktūra, kas efektīvi saglabā stabilitāti un nestspēju ātrgaitas nobīdes CNC vertikālās apstrādes centra laikā;

5.Trīsass izmanto Eiropas P klases lineāro rullīšu virzošo sliedi, kas var atbalstīt smagas kravas un ātri pārvietoties, lai nodrošinātu precīzu pozicionēšanu;

Produkta īpašības

Lieljaudas vertikālās apstrādes centrs, Ve trīs līniju vertikālās apstrādes centrs ir piemērots plākšņu, plākšņu, veidņu un mazu korpusa sarežģītu detaļu apstrādei. Iekraušanas karte var pabeigt frēzēšanu, urbšanu, urbšanu, vītņu vītņu griešanas un citus procesus. Augstas precizitātes sliede un svina skrūve tiek izmantota ātrgaitas griešanai. Plaši tiek izmantota 3C izstrādājumu, aparatūras, auto detaļu, medicīniskā aprīkojuma nozare.

		AUJ-VE1055	AUJ-VE1160	AUJ-VE1370	AUJ-VE1580
Darba galda izmērs	Mm	1200X550	1200X600	1400X700	1600X800
Maksimālā slodze	Kilograms	700	900	1600	1800
T sloti	Mm	5X18X90	5X18X100	5X18X100	7X22X110
Apstrādes diapazons
Tabie maksimālais insults-Xaxt	Mm	1000	1100	1300	1500
Maotmum tavel ofslding sett-Yads	Mm	550	600	700	800
Maotmum tavel ofspinde-Zaots	Mm	550	600	700	750
Daunca femapindleind to wak surfac	Mm	150-680	150-720	120-820	190-890
Galvenā ass
Galvenās specifikācijas		BT40	BT40/ BT50	BT40/BT50	BT40/BT50
Vārpstas dihe režīms		Josta/tiešais tips	Josta/tiešais tips	Josta/tiešais tips	Josta/tiešais tips
Vārpstas ātrums	apgr./min	10000/12000	8000/10000/12000	6000/10000/12000	6000/10000/12000
Ātrā barošana
X ass	m%2 min	36	30	30	30
Y ass	m%2 min	36	30	30	30
Z ass	m%2 min	36	30	24	24
Motora jauda
Vārpstas motors	KW	11-15	11-15	15-18.5	15-185
X ass	KW	3	3	3	3
Yaxis	KW	3	3	3	3
Zaksis	KW	3	3	3	3
Instrumentu uzglabāšanas parametri
Dao datu bāze	T	24	24	24	24
Nažu bibliotēkas svars	Kilograms	8	8	8	8
Instrumenta garums	Mm	300	300	300	300
Maksimālais kopnes diametrs	Mm	78-120	78-120	78-120	78-120
Šķembu noņemšanas veids		Dubultās spirāles masīvs	Dubultās spirāles masīvs	Dubultās spirāles masīvs	Dubultās spirāles masīvs
Svars	Kilograms	6000	6800	8200	12000
Kopējie izmēri	Mm	2700X2450X2550	2950X2530X2600	850X2730X2900	4050X2930X3200
