Produkti

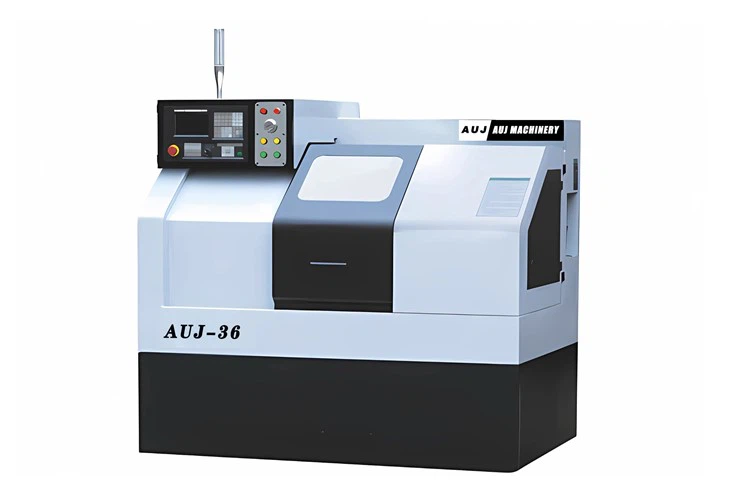

ekonomiska cnc virpa
Zems trokšņa līmenis un augsts griezes moments
Augsta precizitāte
Laba stingrība
Automatizēta darbība
Funkcija
AUJ-30 Plakanā gulta CNC virpa
Plakanās CNC virpas AUJ-30 ir augstas precizitātes un augstas efektivitātes apstrādes iekārta. Šajā iekārtā ir izmantota uzlabota CNC tehnoloģija, un tā ir rūpīgi izstrādāta, lai tai būtu augsta stingrība un stabilitāte, kas var apmierināt dažādas apstrādes vajadzības, mazas augstas precizitātes virpas. Tālāk ir sniegts detalizēts ievads par ierīces 2-ass CNC virpu:
1. Iekārtas raksturojums
AUJ-30 plakanās CNC virpas izmanto trapecveida virzošo sliežu gultni, kas ir pakļauta augstas temperatūras dzesēšanas apstrādei, un tai ir ārkārtīgi augsta nodilumizturība un deformācijas izturība. Tajā pašā laikā iekārtās tiek izmantotas arī augstas precizitātes skrūves, servomotori, kodētāji un citi transmisijas komponenti, kas var sasniegt augstas precizitātes apstrādi mājas cnc virpas Cnc mašīnas virpošanā.
2. Aprīkojuma priekšrocības
Plakanā gulta AUJ-30 CNC virpai ir šādas priekšrocības:
(1) Augsta precizitāte: šī ierīce var nodrošināt augstas precizitātes apstrādi 2-ass CNC virpu.
(2) Augsta efektivitāte: šajā iekārtā ir izmantota CNC tehnoloģija, kas var ievērojami uzlabot apstrādes efektivitāti, ietaupīt ražošanas laiku un izmaksas, kas atrodas netālu no manas cnc.
(3) Augsta stabilitāte: iekārtai ir stabila veiktspēja un tā var pielāgoties dažādām sarežģītām apstrādes vidēm.
(4) Viegli lietojams: ierīcei ir inteliģents darbības interfeiss, kas padara lietotāja darbību vienkāršu un ērtu mājas cnc virpu.
3. Pieteikuma lauks
maza augstas precizitātes virpa Divkāršās vārpstas CNC virpas CNC mašīnas virpošanas AUJ-30 plakanvirpas CNC virpas plaši izmanto aviācijā, aviācijā, militārajā rūpniecībā, automobiļu rūpniecībā, mehāniskajā ražošanā un citās jomās, piemērotas dažādu sarežģītu komponentu apstrādei mašīnu darbnīcās netālu no es cnc.
Rezumējot, AUJ-30 plakanās CNC virpas ir augstas veiktspējas, augstas precizitātes un ļoti stabilas apstrādes iekārtas ar īpaši augstu pielietojuma vērtību, padarot to par ideālu izvēli dažādām nozarēm. Divvārpstas CNC virpa.
Augstas kvalitātes motors
Zems trokšņa līmenis un augsts griezes moments
Augsta precizitāte
Laba stingrība
Automatizēta darbība
Galvenie tehniskie parametri
|
Parametru tabula |
|||
|
/ |
/ |
Auj-36 |
Auj-30 |
|
Maksimālais pagrieziena diametrs uz gultas |
Mm |
Φ380 |
Φ320 |
|
Ratiņa maksimālais pagrieziena diametrs |
Mm |
Φ180 |
Φ140 |
|
Maksimālais Z brauciens |
Mm |
360 |
280 |
|
Maksimālais X ceļojums |
Mm |
580 |
480 |
|
Ātrs kustības ātrums |
m%2 min |
X:18 Z:30 |
X:18 Z:30 |
|
Vārpstas cauruma diametrs |
Mm |
Φ48 |
Φ48 |
|
Vārpstas motora jauda |
kW |
4.{1}} biežuma konvertēšana (neobligāti 5.5) |
4.{1}} frekvences pārveidošanu |
|
Vārpstas ātrums |
apgr./min |
3000 |
3000 |
|
Lapenes šķērsgriezuma laukums |
Mm |
20*20 |
20*20 |
|
X virziens, Z virziens motora griezes moments |
Nm |
X:6 Z:6 |
X:4 Z:4 |
|
X virziens, Z virziens motora savienojuma režīms |
/ |
Tieša |
Tieša |
|
X virziena, Z virziena skrūves specifikācija |
/ |
X:2506 Z:3210 |
X:2006 Z:2510 |
|
X-virziena un Z-virziena lodveida sliedes specifikācijas |
/ |
X:25 Z:30 |
X:20 Z:25 |
|
Kolonnas specifikācijas |
/ |
Φ56 patrona/M48 vilkšanas caurule |
Φ56 patrona/M48 vilkšanas caurule |
|
Patronas specifikācijas (pēc izvēles) |
Mm |
Φ200/Φ160 |
Φ160/Φ125 |
|
Tailstock piedurknes konusveida |
Mt |
/ |
|
|
Atkārtojamība |
Mm |
0.003 |
0.003 |
|
Pozicionēšanas precizitāte (darbgalda precizitāte) |
Mm |
0.01 |
0.01 |
|
Dzesēšanas ūdens sūkņa jauda |
W |
90 |
90 |
|
Mašīnas svars |
Kilograms |
≈1500 |
≈1200 |
|
Darbgalda izmēri (L*W*H) |
Mm |
≈1820*1175*1600 |
≈1800*1085*1600 |
|
Galvenā konfigurācija |
|
Pekinas Kandi autobusu absolūtās vērtības servo sistēma (vai izvēlieties Taivānas jauno paaudzi) |
|
Sveķu smilšu liešana (sadzīvē) |
|
Vārpsta (ražota Ķīnā vai izvēlēta no Taivānas) |
|
Lodveida skrūve (ražota Ķīnā vai izvēlēta no Taivānas) |
|
Automātiskā eļļošanas sistēma (sadzīves) |
|
Īpaši gultņi skrūvju stieņiem (importēti) |
|
Lineārā virzošā sliede (Taivāna) |
|
Pneimatiskā iespīlēšana (vai izvēlieties hidraulisko iespīlēšanu un patronas iespīlēšanu) |
|
Četru staciju elektrisko instrumentu turētājs + rindas instrumentu turētājs |
|
Galvenais motors (iekšzemes četru polu motors) |
|
Galvenās elektriskās sastāvdaļas (Schneider) |
|
Augstas stingrības cietā sliedes aizmugurējā daļa (manuāla/pneimatiska/hidrauliska pēc izvēles) |
|
Atkarībā no lietotāja vajadzībām var izveidot dažādas iespējas |
